產(chǎn)品介紹

NIST SRM 1412a  多組分玻璃(標準品)主要用于驗證玻璃元素含量的化學和儀器分析方法。它可用于驗證實驗室內(nèi)部參考材料的價值分配。一個 SRM 1412a 單元由兩個圓盤組成，每個圓盤直徑約 40 毫米，厚約 3 毫米，重約 9.5 克。

認證質(zhì)量分數(shù)值：

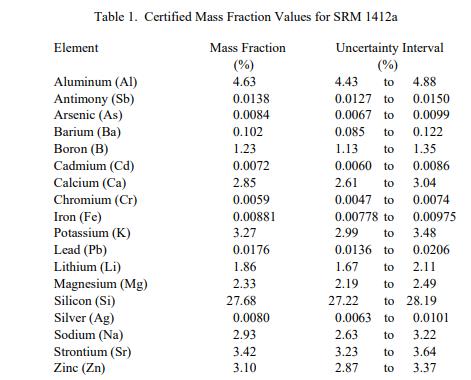

NIST SRM 1412a  多組分玻璃(標準品)成分的認證值在表 1 中報告為玻璃基質(zhì)中元素的質(zhì)量分數(shù) [1]。 NIST 認證值是 NIST 對其準確性有最高置信度的值，因為所有已知或可疑的偏差來源都已被考慮在內(nèi) [2]。認證值是對真實值的當前最佳估計。認證值在計量上可追溯至 SI 派生的質(zhì)量分數(shù)單位（以百分比表示）。擴展的不確定性區(qū)間以大約 95 % 的覆蓋率表示。

處理、儲存和使用說明

NIST SRM 1412a  多組分玻璃(標準品) 玻璃盤可以按原樣進行分析。如有必要，可以通過用乙醇沖洗磁盤來清潔磁盤。

由于研磨介質(zhì)可能會污染玻璃表面，因此應(yīng)小心使用研磨以刷新磁盤表面。對于測量固體樣品的 X 射線熒光法和小樣本測試方法，建議測量面積 > 50 mm2。對于元素鋇、鐵和鋅，玻璃中存在微尺度異質(zhì)性，因此較小區(qū)域的測量可能會出現(xiàn)偏差。對于需要粉末的方法，建議至少取四分之一圓盤進行研磨。推薦的粉末最小樣品量為 0.25 g。分析人員應(yīng)該意識到，研磨方法很可能會污染玻璃粉末。在粉末樣品的溶解過程中，可能會觀察到未溶解的顆粒，因為碎玻璃材料是使用氧化鋁研磨介質(zhì)研磨成粉末的。并非所有溶解方法都能溶解氧化鋁。在分析過程中觀察到的未溶解物質(zhì)的量足夠低，以至于在使用火焰原子吸收光譜法測定總鋁的結(jié)果中沒有檢測到偏差。要在比較和計算中使用本證書中給出的不確定區(qū)間，用戶必須知道大多數(shù)區(qū)間關(guān)于規(guī)定值不是對稱的。間隔的使用取決于上下文，以下是兩種常見用法的說明。
